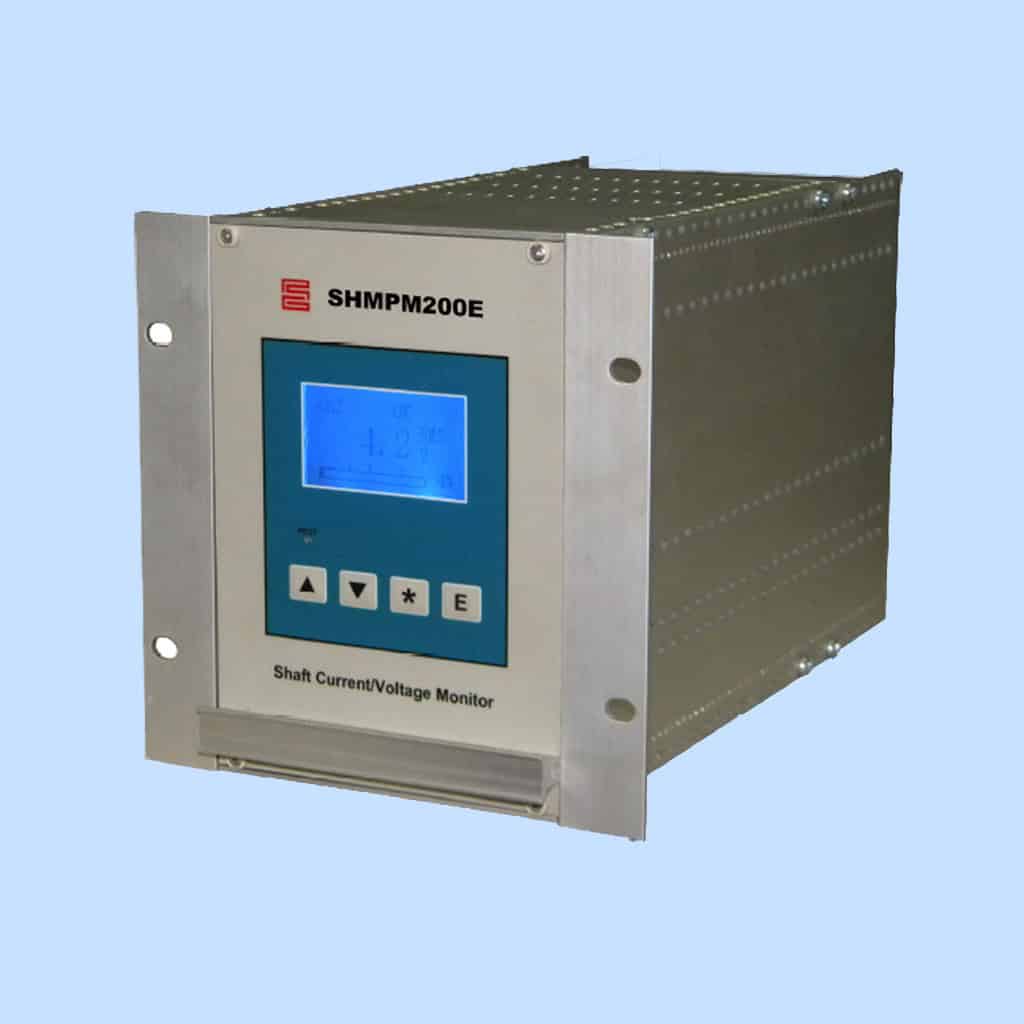

轴电流/轴电压监测器-LCD显示

主要技术参数

电源:AC 220V±20%(标准),24VDC±10%可选
输入:轴电流:0.5~10A (第一通道,标配,可选择)
轴电流:0~2A(第二通道,标配,可选择)
输出:
       模拟量:4~20mA,最大负载500Ω
       继电器:3×SPST可设定继电器输出。最大负载250V,2A
       继电器:1×SPDT继电器输出,断电报警,最大负载250V,2A
频谱范围0-1kHz
环境温度-5~80℃
外形尺寸178mm(W) x 178mm(H) x 288mm(W)
开孔尺寸144mm(W)x 178mm(H)

其他信息

概述
电枢磁场的不对称分布将在发电机大轴产生感应电压,即轴电压。轴电压包含大量的高次谐波。为保护带电的转子,汽轮机轴在驱动侧通过滑环或电刷接地,水轮发电机则通过水轮机轴接地电刷和水流接地。如果转子另一侧的轴承座接地,轴电压就施加在轴承油膜上。由于通过大轴形成的回路阻抗很小,一旦油膜破坏,就会产生强大的轴电流,从而导致轴承严重受损。因此,远离驱动侧的轴承座通常应与大地绝缘,并需对轴电流、轴电压实施在线监测。
轴电流、轴电压监测装置包括:轴电流、轴电压监测仪和轴电流、轴电压传感器,主要用于水轮发电机组、汽轮发电机组、抽水蓄能机组、核电机组、交直流电机等旋转机械的在线监测。
主要特点
  • 兼容多种传感器
  • 多路信号输入通道,可从互感器接入轴电流、漏磁通信号,从轴电刷接入轴电流、轴电压信号
  • 输入、输出回路过流、过压保护
  • 高速数字信号处理能力,具有频谱分析功能
  • 模拟、数字带通滤波,选择性抑制信号干扰
  • 现地TFT-LCD图形显示,可按键设定仪表参数
  • 模拟量远传信号输出, 越限继电器报警输出
  • 同时监测轴电流、轴电压的变化率和变化趋势
  • 滑环火花放电检测,早期轴承受损预警
  • 485通讯接口
安装尺寸
