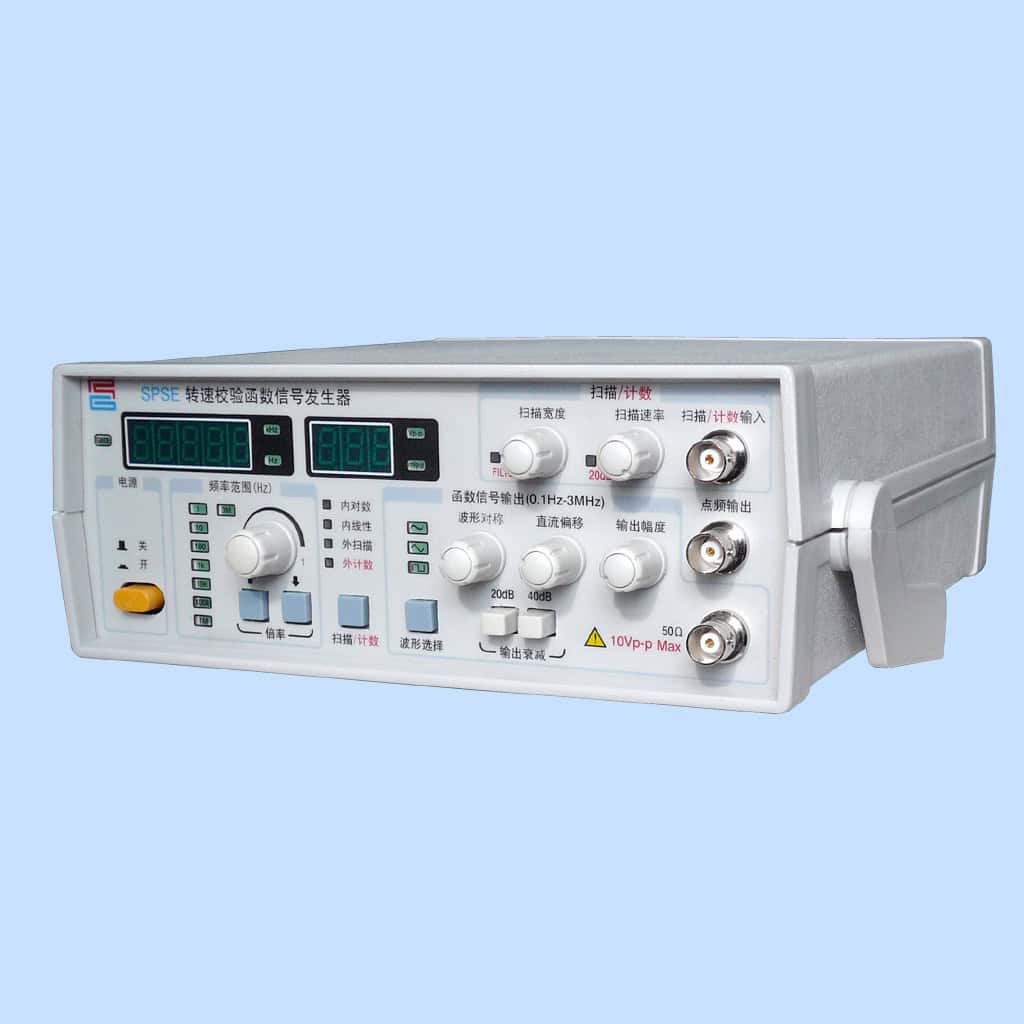

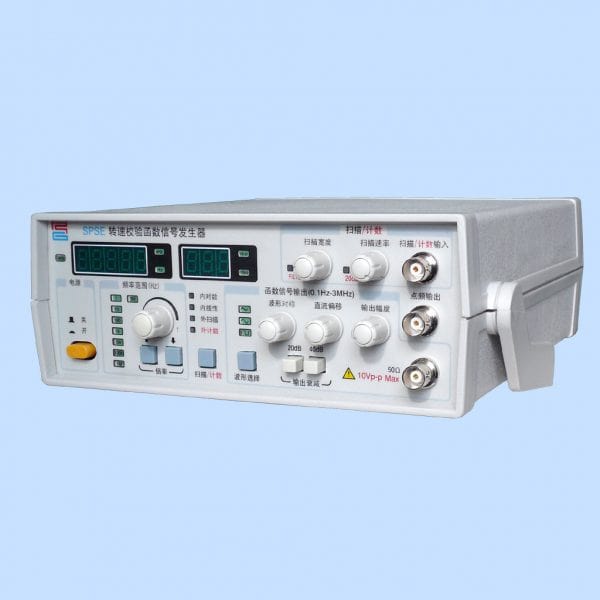

概述

本仪器是一种精密的测试仪器，因其具有连续信号、扫频信号、函数信号、脉冲信号，点频正弦信号等多种输出信号和外部测频功能。

主要特征

• 采用大规模单片集成精密函数发生器电路，使得该机具有很高的可靠性及优良性能/价格比。

• 采用单片微机电路进行整周期频率测量监控和智能化管理，对于输出信号的频率幅度用户可以直观、准确的了解到（特别是低频时亦是如此），因此极大的方便了使用。

• 该机采用了精密电流电源电路，使输出信号在整个频带内均具有相当高的精度，同时多种电流源的变换使用，使仪器不仅具有正弦波、三角波、方波等基本波形，更具有锯齿波、脉冲波等多种非对称波形的输出，同时对各种波形均可以实现扫描功能。本机还具有失真度极低的点频正弦信号和 TTL 电平标准脉冲信号，以及CMOS 电平可调的脉冲信号以满足各种试验需要。

• 机内逻辑电路采用中规模可编程的集成电路设计，优选设计电路，SMT 贴片工艺，元件降额使用，全功能输出保护，以保证仪器高可靠性，平均无故障工作时间高达上万小时。

• 机箱造型美观大方，电子控制按钮操作起来更舒适，更方便。

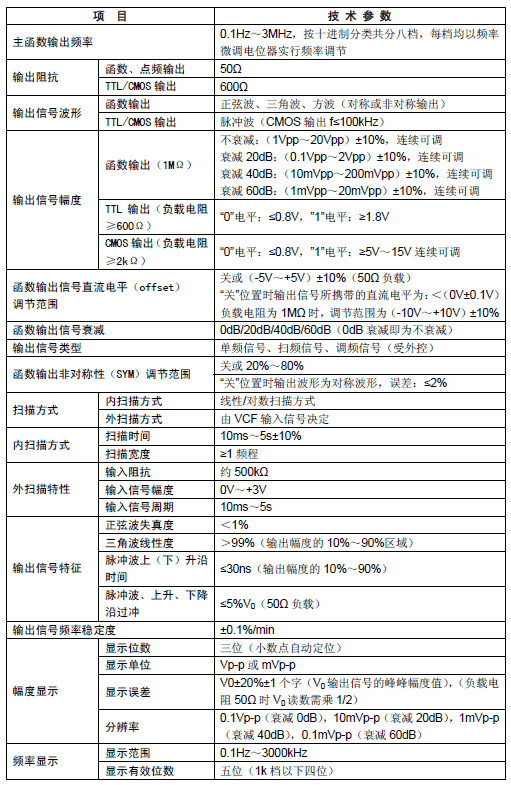

工作原理

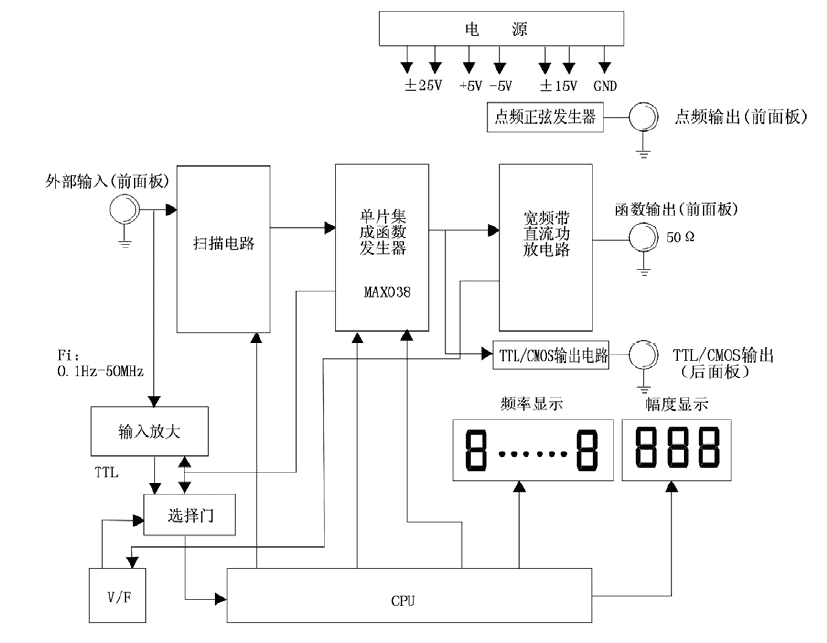

如图所示，整机电路由一片单片机进行管理，主要工作为：控制函数发生器产生的频率；控制输出信号的波形；测量输出的频率或测量外部输入的频率并显示；测量输出信号的幅度并显示。

函数信号由专用的集成电路产生，该电路集成度大，线路简单精度高并易于与微机接口，使得整机指标得到可靠保证。

扫描电路由多片运算放大器组成，以满足扫描宽度、扫描速率的需要。宽带直流功放电路的选用，保证输出信号的带负载能力以及输出信号的直流电平偏移，均可受面板电位器控制。

整机电源采用线性电路保证输出波形的纯净性，具有过压、过流、过热保护。
